电缆额定电压与电缆芯数之间的关系

一、1kV及下列对1~5芯电缆线的挑选前提

1.单芯电缆线

路线较长，工作电流量比较大的回路或水下敷设时，避免或减少正中间连接头，或单芯电缆线比多芯电缆线有比较好的综合性技术经济时，矿物绝缘电缆建议可挑选单芯电缆线。低压直流供电系统回路，当要时可挑选单芯电缆线。

2.芯电缆线

1kV及下列电源中性点可以直接接地线时，单相回路的电缆线芯数，当维护线和中性线共用相同导体时，应挑选2芯电缆线。直流供电系统回路，宜挑选2芯电缆线。

3.芯电缆线

1kV以及下列电源中性点可以直接接地线时，单相回路的电缆线芯数为：当维护线和中性线各有独立性时，宜挑选3芯电缆线。

4.芯电缆线

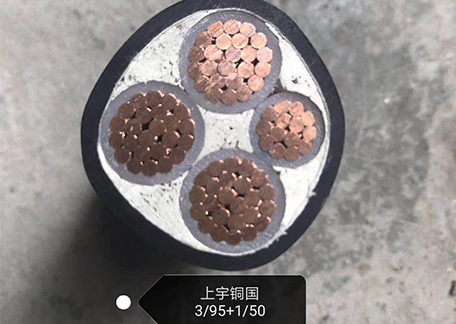

1kV及下列的4芯电缆线（3+1电缆线），在其中的第4芯除做为接地保护外，也要输送电力系统在没有平衡电流量及短路电流。它的尺寸由不平衡电流量及短路电流来明确，但通常不可少于相线的二分之一。

1kV以及下列三相四线制低压配电系统，当维护线和中性线共用相同导体时，应挑选4芯电缆线，而不可挑选3芯电缆线加单芯电缆线组合成一次路的方法，乃至可以直接利用3芯电缆线的金属护套或铠装层等作中性线的方法。不然，当3相电流不平衡时，等同于单芯电缆线的运行情况，容易造成工频干扰。

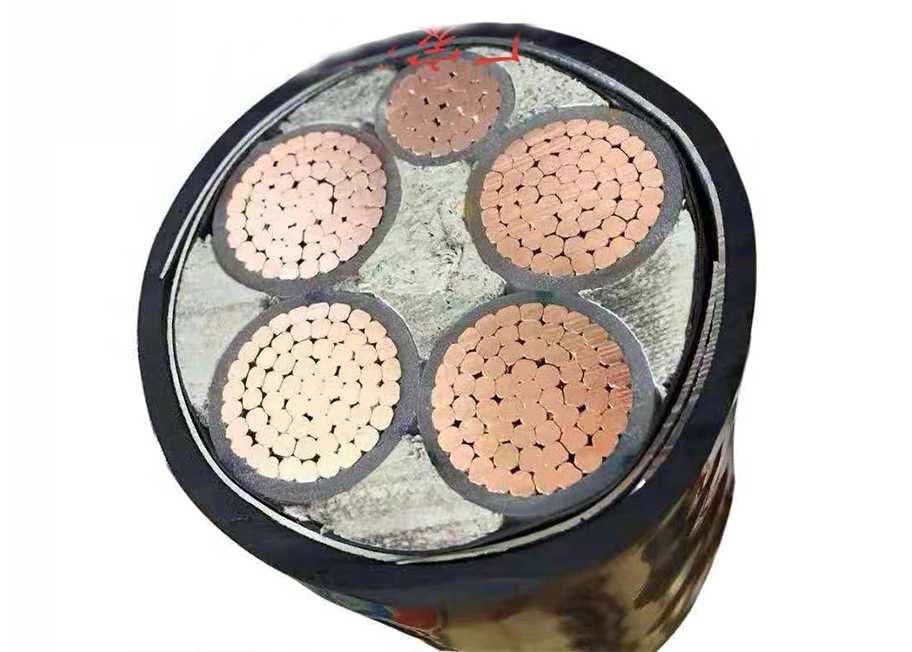

5.芯电缆线

1kV以及下列的三相四线制低压配电系统，有一些安全性能需求较高的电气装置配电路线，以及有一些既要确保用电安全，又要抗干扰性接地线的通信中心和自动化机械，电缆厂家建议宜挑选5芯线的TN-C低压配电系统，使维护线（PE线）和中性线(PN线)各有独立性，缆芯截面积通常为3大2小或4大1小或5大。
